一、产品概述

法兰连接低压流体输送涂塑钢管是以热浸镀锌焊接钢管为基体，通过高温熔融工艺在内外壁均匀涂覆环氧树脂（EP）或聚乙烯（PE）涂层的复合管材。该产品严格执行GB/T 28897-2021《流体输送用钢塑复合管及管件》标准，兼具金属管材的机械强度与塑料涂层的耐腐蚀特性，特别适用于工作压力≤1.0MPa的消防供水、化工介质输送及市政给排水系统。

二、核心技术优势

1. 三重防腐体系

   • 基管镀锌层：采用GB/T 3091标准热镀锌钢管，锌层厚度≥80μm，有效隔绝基础腐蚀。

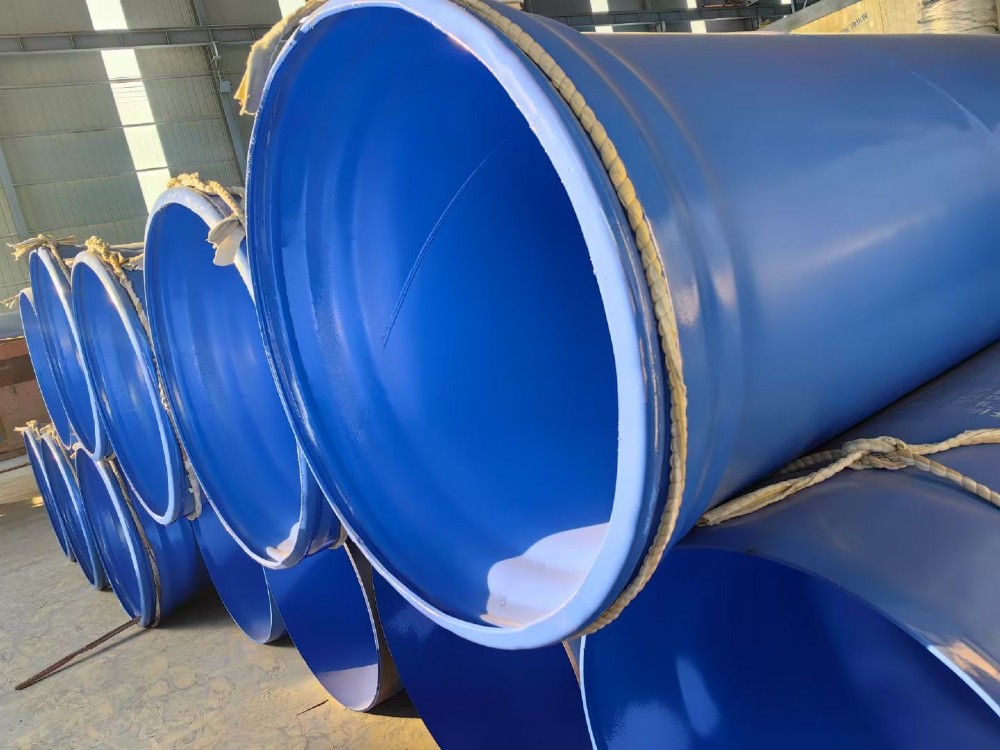

   • 环氧树脂涂层：内壁喷涂50-350μm食品级环氧粉末，通过30kV针孔检测，无渗透风险。
   • 外壁强化层：户外使用时可增加UV固化涂层，耐候性提升50%，适应-30℃~120℃极端环境。

2. 流体动力学优化

   • 内壁粗糙度≤0.008mm（Ra值），较传统镀锌管降低60%摩擦阻力，在DN300管径下可提升15%流量效率。

3. 模块化连接方案

   连接方式	适用场景	压力等级
   法兰承插式	DN100-DN600市政主干管网	≤1.6MPa
   沟槽卡箍	DN80-DN300消防支管	≤2.5MPa
   螺纹连接	DN15-DN50仪表管线	≤1.0MPa
   （数据来源：CJ/T 120-2016、GB/T 3091-2015标准）

三、典型应用场景

1. 智慧消防系统
   在九绵高速JD9标段项目中，采用DN150涂塑钢管作为消防主干管，通过3Mpa压力循环试验，配合智能压力传感器实现泄漏实时预警，系统可靠性提升40%。

2. 化工园区介质输送
山东某精细化工基地使用DN400环氧涂层钢管输送pH值2-11的腐蚀性介质，连续运行3年涂层厚度仅衰减8%，维护成本降低65%。

1. 海绵城市排水管网
   配合15S412国家图集要求，DN600承插式涂塑钢管作为雨水调蓄管，内壁抗菌涂层使生物膜附着量减少75%，显著提升排水水质。

四、生产工艺全解析

1. 基管预处理

   • 喷砂除锈：Sa2.5级清洁度，锚纹深度40-80μm，确保涂层附着力达1级标准（划格法测试）。

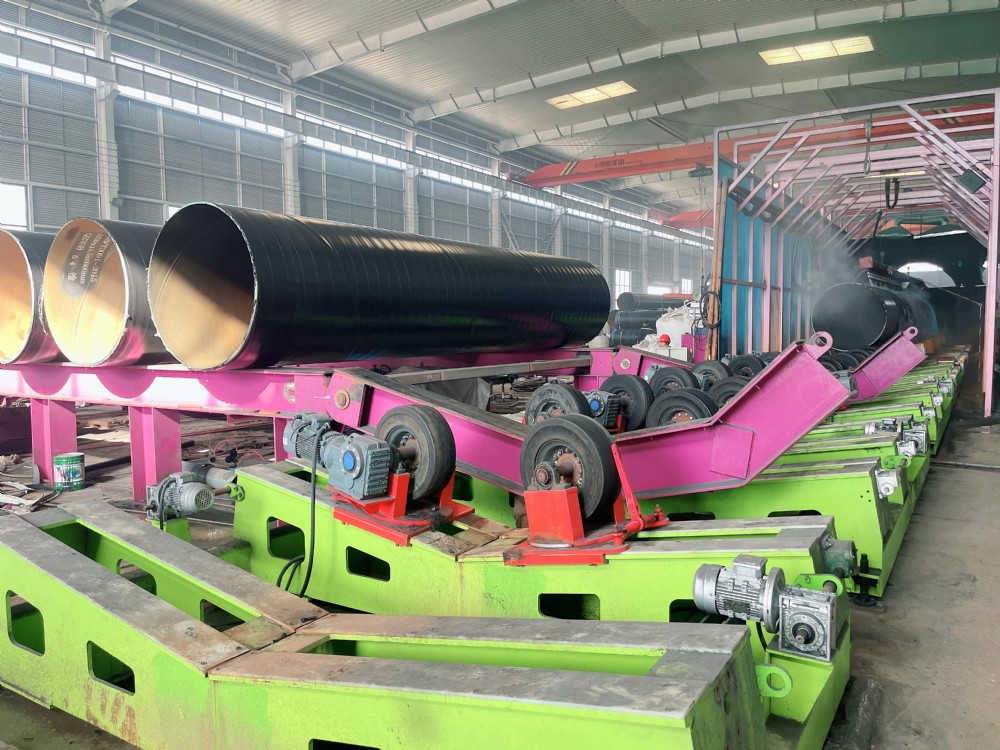

2. 智能涂覆工艺

   • 静电喷涂：采用瑞士金马自动喷枪，粉末利用率≥95%，厚度偏差≤±10%。
   • 高温固化：280℃梯度加热，环氧树脂交联度＞90%，避免冷热循环开裂。

3. 质量检测体系

   • 在线电火花检测：20kV全覆盖扫描，杜绝0.1mm以上针孔。
   • 模拟工况测试：通过10万次压力脉冲试验（0-2.5MPa），远超行业5万次标准。

五、选购指南

1. 区域适配建议

   • 华北盐碱地带：优先选择450g/m²镀锌层+300μm环氧涂层的双重防护配置。
   • 南方潮湿环境：推荐UV外涂层+卡箍连接，避免法兰螺栓锈蚀。

2. 成本优化方案

   • 常规给水系统：DN≤200选用焊接钢管基材，节省20%材料成本。
   • 高压特殊工况：DN＞300建议采用无缝钢管基材，壁厚增加0.5mm可提升承压能力30%。

六、行业发展趋势

随着GB/T 28897-2021新标实施，涂塑钢管正向"高精度涂层+物联监测"方向升级。山东尚核电力等企业已研发内置光纤传感器的智能管材，可实时监测涂层损伤与流体参数，预计将成为油气输送领域的新标配。
