3PE防腐钢管执行标准深度解析：从国标演进到工程实践的关键突破

引言：防腐技术背后的标准之争

在长输管道工程领域，3PE防腐钢管凭借三层复合防腐结构（环氧粉末+胶粘剂+聚乙烯）成为抵御土壤腐蚀的"黄金铠甲"。然而，其性能优劣的核心密码，隐藏在不断迭代的执行标准中。本文将从标准演进、技术矛盾、应用痛点三方面展开深度剖析，揭示标准升级如何重塑行业格局。

一、国标演变史：从行业分割到技术统一

1. SY/T0413-2002的奠基意义
   作为国内首个专项标准，其突破性在于：

   • 首次明确三层结构的协同机制：底层环氧粉末（≥80μm）负责阴极剥离防护，中间胶粘剂（170-250μm）解决层间结合力，外层聚乙烯（1.8-3.7mm）承担机械防护
   • 引入德国DIN30670冲击强度标准，将防腐层抗冲击强度从<10J/mm提升至≥15J/mm，成功抵御回填碎石损伤

2. GB/T23257-2017的技术跃迁
   新国标的三大革新：

   • 材料精细化：要求聚乙烯维卡软化点≥110℃，杜绝高温环境下防腐层软化风险
   • 工艺数字化：规定中频加热温度需稳定在230±10℃，解决涂层固化不均导致的针孔缺陷
   • 检测严苛化：剥离强度检测频率提升300%，补口处强度值从≥50N/cm提高到≥70N/cm

二、标准冲突背后的技术真相

1. 厚度迷思的破除
   行业普遍存在"PE层越厚越安全"的误区。但实验证明：

   • 当PE层超过3.7mm时，层间剪切强度下降40%
   • 新国标限定PE层为2.5-3.7mm，正是平衡机械防护与附着力的最优解

2. 环保性指标缺失的隐患
   现行标准聚焦物理性能，却忽视两大隐患：

   • 胶粘剂中苯系溶剂残留，可能污染输水管道
   • 2025年安庆新标首次要求VOC检测，预示环保标准将成下一阶段重点

三、工程实践的标准化痛点

1. 施工场景的标准适配困境

   应用场景	标准侧重差异	典型案例
   高盐碱地	阴极剥离指标强化20%	环渤海输气管道
   穿越段钢管	冲击强度≥20J/mm	商丘输水工程
   海洋工程	增加耐氯离子检测项	东海油气项目

1. 质检环节的认知盲区
   90%的工程事故源于忽视三项隐蔽指标：
   • 锚纹深度：抛丸除锈后必须达50-90μm，否则附着力下降60%
   • 层间温度窗口：环氧粉末喷涂后须在20秒内完成胶粘剂涂覆

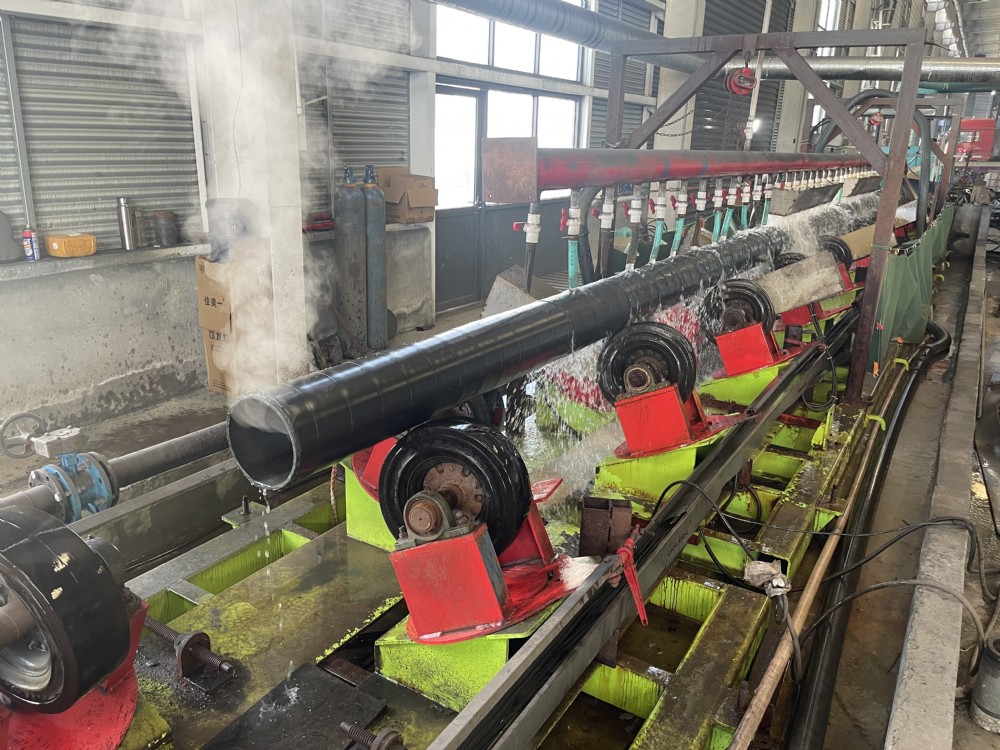

   • 冷却梯度：水冷速率过快会导致PE层结晶缺陷

四、标准进化趋势与行业建议

1. 2025版标准升级方向预测

   • 融合ISO21809-1国际标准，建立全球互认体系
   • 增加智能监检测条款：如内置RFID追踪芯片
   • 明确氢能管道专用防腐指标

2. 企业应对策略

   • 材料端：建立聚乙烯熔指波动预警（±0.3g/10min内）
   • 工艺端：引入红外热成像实时监控固化温度
   • 验收端：采用变频式剥离仪，避免传统设备的数据失真

结语：标准是技术的法典，更是责任的刻度

从SY/T0413-2002到GB/T23257-2017，再到2025年地方新标，3PE防腐钢管标准的每次进化，都是对工程安全边界的重新定义。在能源动脉与民生水脉的铺设中，唯有吃透标准精髓、突破教条思维，才能让中国防腐技术真正走向"标准输出"的新纪元。
