三层铠甲护通途：解析3PE防腐钢管的技术标准与应用优势

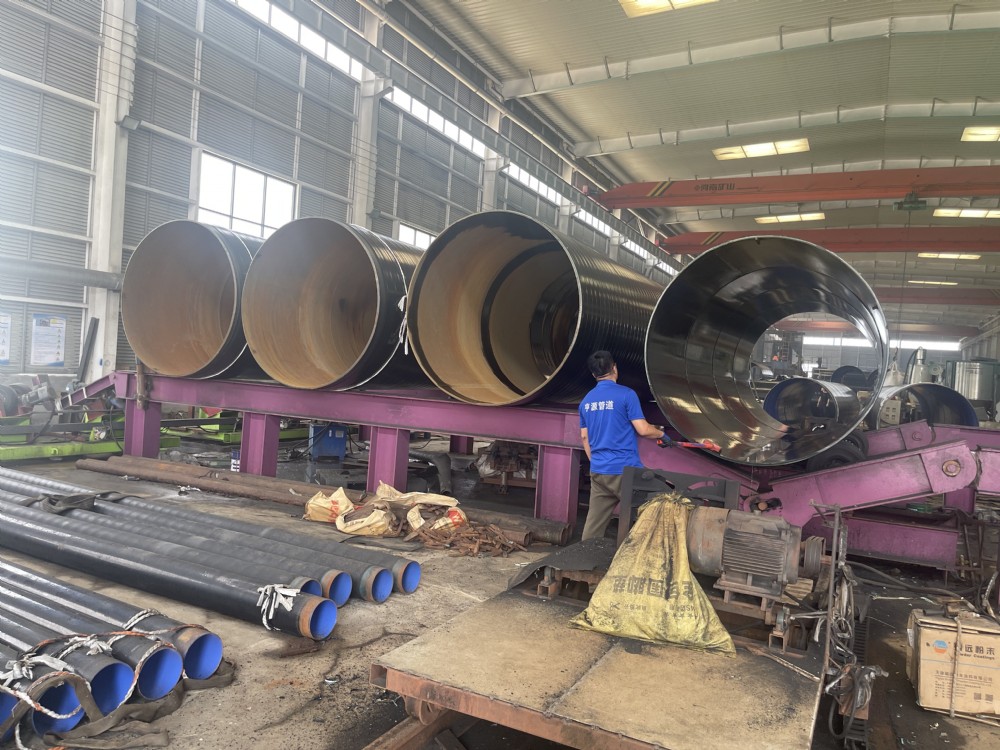

在现代工业基础设施建设中，管道系统如同城市的"血管"，其安全性与耐久性直接关系到能源传输、供水供热等关键领域的稳定运行。而在众多管道防腐技术中，3PE防腐钢管凭借其卓越的综合性能，已成为埋地及水下管道的首选防护方案。本文将从技术标准、生产工艺、应用领域及未来发展等多维度，深入剖析这一重要工业材料的技术内核与应用价值。

一、技术标准体系：国内外规范的融合与演进

3PE防腐钢管的生产与检验遵循严格的标准体系，其中国际标准（如DIN 30670、ISO 21809）、国家标准（GB/T 23257）和行业标准（SY/T 0413-2002）共同构成了完整的技术框架。以GB/T 23257-2017为例，该标准不仅明确了三层结构的厚度要求（环氧粉末层≥80μm、胶粘剂层170-250μm、聚乙烯层1.8-3.7mm），更对原材料性能、实验室检测方法及现场补口技术作出了详细规定。

值得注意的是，国内外标准在指标设定上存在差异化特征。德国DIN标准特别强调聚乙烯层的耐候性与炭黑分散度，而中国标准在吸收国际经验基础上，增加了针对高盐碱土壤环境的耐阴极剥离指标，体现了标准制定的地域适应性。这种技术标准的演进过程，实际上反映了防腐技术从单一防腐蚀向综合性能优化的转变。

二、结构设计与材料科学：三层防护的协同效应

3PE防腐层的核心优势在于其巧妙的层状结构设计，通过不同材料的性能互补实现"1+1+1＞3"的防护效果：

底层环氧粉末（FBE）‍ 采用静电喷涂技术形成化学键结合，其微观结构呈现蜂窝状锚固形态，不仅能有效阻隔水分渗透，更通过氢键作用与钢管表面形成永久粘结。实验数据表明，优质环氧粉末的阴极剥离半径（65℃/48h）可控制在≤6mm，远优于标准要求的≤10mm。

中间层胶粘剂 作为承上启下的关键介质，通常采用马来酸酐接枝聚乙烯（PE-g-MA），其分子链上的酸酐基团与环氧基团发生开环反应，而聚乙烯链段则与面层通过分子链缠绕实现物理结合。这种双重结合机制确保了层间剥离强度（≥70N/cm）远超传统结构的粘结性能。

面层聚乙烯 根据应用环境可选择中密度（MDPE）或高密度（HDPE）聚乙烯，其中炭黑添加量2.5±0.5%的严格控制，既保障了抗紫外线性能，又避免了过量炭黑导致的脆化现象。近年来的技术发展更倾向于采用双峰聚乙烯，通过分子量双分布设计同时兼顾机械强度与加工流动性。

三、生产工艺创新：精度控制与智能化升级

现代3PE生产线集成了机械工程、热力学与自动控制等多学科技术，其生产工艺关键控制点包括：

表面处理环节 采用双抛头抛丸除锈系统，确保表面清洁度达到Sa2.5级且锚纹深度控制在40-100μm范围内。先进的设备配备实时监测系统，通过图像识别技术对表面清洁度进行百分量化评估，取代传统对比样块的主观判断。

中频加热系统 采用电磁感应原理使钢管壁内部产生涡流发热，相比电阻加热方式具有温度均匀（±5℃）、氧化皮少的优势。最新技术采用红外测温-变频功率闭环控制，确保环氧粉末喷涂时管体温度精确维持在预定范围（通常210-230℃）。

挤出包覆工序 采用45°斜角交叉挤出机头，使胶粘剂与聚乙烯在熔融状态下实现分子级融合。针对大口径钢管（Φ＞1000mm），研发了双机头同步挤出技术，有效解决焊缝处涂层减薄的技术难题。

四、应用领域拓展：从常规到特殊环境

3PE防腐钢管的应用已突破传统油气管道领域，向更多元化的场景延伸：

海洋工程领域 通过增加聚乙烯层厚度至4.5-5.0mm并采用抗水解胶粘剂，成功应用于海底管道项目。某渤海湾项目采用加强型3PE防腐管道，经模拟测试表明其在海水全浸条件下的使用寿命可达50年以上。

高寒地区应用 针对-60℃低温环境开发的耐寒型聚乙烯专用料，其脆化温度低于-70℃，同时保持常温冲击强度≥10kJ/m²。在中俄东线天然气管道项目中，-45℃环境下的落锤冲击试验表明，防腐层仍保持完整无裂纹。

特殊介质输送 在化工管道领域，通过面层添加阻燃剂（氢氧化镁）和抗静电剂（炭黑链状分布优化），使产品同时满足阻燃（氧指数≥30%）与抗静电（表面电阻率＜10⁹Ω）要求，拓展了在易燃易爆介质输送中的应用。

五、技术发展趋势与挑战

随着新材料与新工艺的不断涌现，3PE防腐技术正朝着以下几个方向发展：

环保型材料应用 无溶剂环氧粉末和水性胶粘剂的研发取得突破性进展，某国产水性胶粘剂样品测试显示，其剥离强度已达到溶剂型产品的90%，而VOC排放量降低85%以上。

智能化制造升级 基于工业互联网的智能生产线逐步推广，通过大数据分析预测设备维护周期，利用机器学习算法优化工艺参数。实际应用表明，这种智能化改造可使能耗降低12%，产品一次合格率提升至99.5%。

检测技术革新 采用相控阵超声检测技术替代传统电火花检漏，不仅能检测出更微小的缺陷（≥0.5mm），还能对缺陷深度进行定量分析。此外，基于太赫兹波的无损检测技术正在实验阶段，有望实现涂层厚度与粘结状态的同步检测。

然而技术发展也面临诸多挑战：原材料价格波动加大成本控制难度、特殊工况（如高温高压交替变化）下的长期性能数据缺乏、废旧管道环保回收技术尚未成熟等，这些都需要产业链各环节协同创新来解决。

结语

3PE防腐钢管作为金属腐蚀防护领域的重要创新，其技术内涵已远远超出单纯的防腐蚀范畴，发展成为集材料科学、机械工程与自动化技术于一体的综合性学科。随着国家"双碳"战略的推进和新型基础设施建设的深入开展，这项技术将继续在保障能源安全、提升工程品质方面发挥关键作用。未来通过持续的技术创新与标准完善，3PE防腐钢管必将为构建安全、高效、绿色的工业传输系统提供更加坚实的保障。
