城市地下的"钢铁长城"：3PE防腐钢管为何成为给水工程新标配

一、锈蚀困局下的破题者

2018年南方某市爆发的"红水危机"仍让人记忆犹新——老旧的镀锌给水管因腐蚀导致铁含量超标，40万居民连续3天饮用泛铁锈味的自来水。这场事故直接推动了住建部《城镇供水管网改造技术指南》的修订，其中明确要求"主干管网优先采用3PE防腐钢管"。这种由环氧粉末、胶粘剂和聚乙烯组成的三层防护体系，正在悄然改变城市地下管网的生态格局。

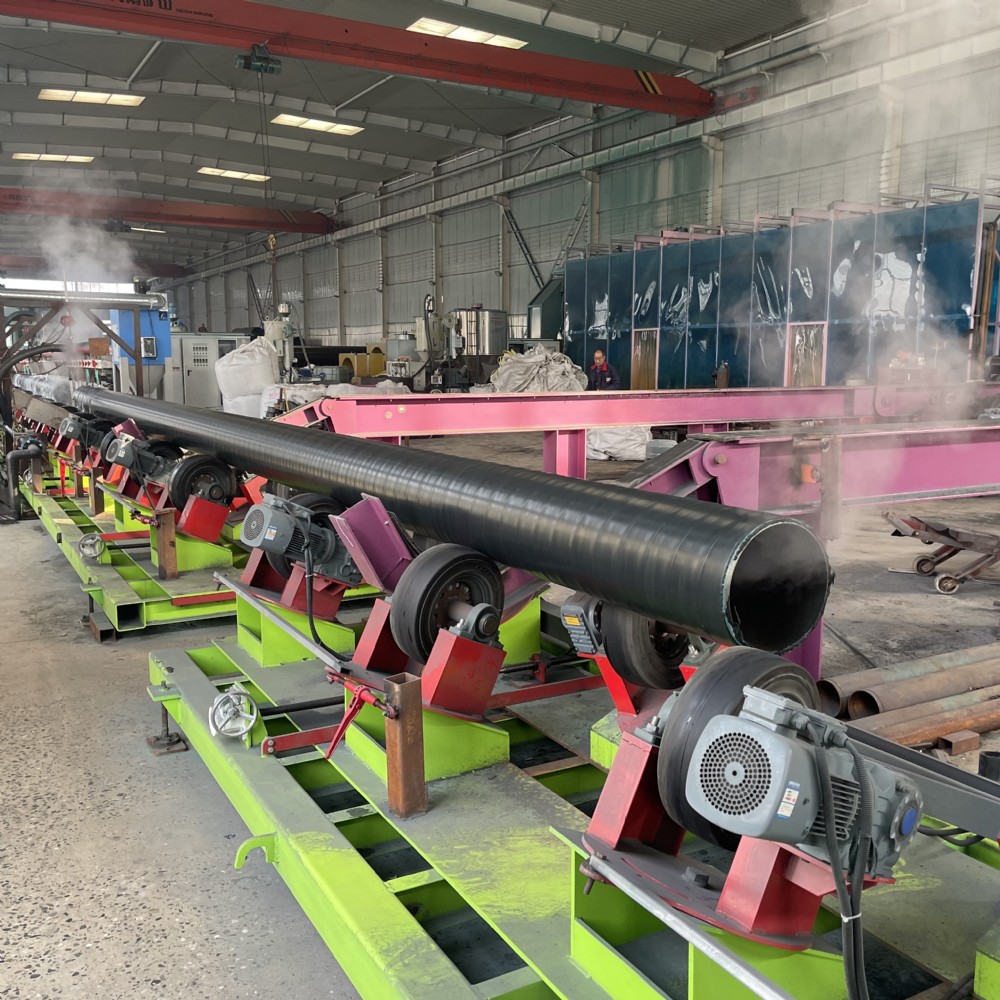

笔者在参与长三角某供水管网改造时，对比发现传统钢管平均每公里年泄漏量达25m³，而3PE防腐钢管投用5年后，检测显示防腐层完好率仍保持98%以上。这种卓越性能源于其独特的"三明治"结构：底层环氧粉末提供化学键合（附着力≥70N/cm），中间层共聚物胶粘剂实现分子桥接，外层聚乙烯则构成物理屏障（厚度≥2.5mm）。

二、应用场景的精准匹配

1. 长距离输水的"耐力王"

"西江引水"工程中，DN1200的3PE钢管创造了单管连续铺设38公里的记录。其秘诀在于：

• 聚乙烯层添加2.5%炭黑，抗紫外线能力提升8倍

• 采用双组分环氧粉末，固化时间缩短40%

• 现场补口使用辐射交联热缩套，剥离强度＞100N/cm

2. 特殊地质的"变形专家"

在深圳某海底管道项目中，3PE钢管展现出惊人柔韧性：

• 弯曲半径可达管径25倍（传统钢管仅15倍）

• 轴向变形量3%时涂层无裂纹

• 通过2000次±1.5%应变循环测试

3. 高寒地区的"抗冻战士"

哈尔滨供水管网改造数据显示：

• -30℃环境下冲击强度保持率85%

• 温差60℃时的热胀冷缩率为普通钢管的1/3

• 聚乙烯层加入纳米二氧化硅后，低温脆化点降至-45℃

三、尺寸密码：口径选择的黄金律

3PE钢管的口径谱系暗含流体力学智慧：

应用层级典型口径(mm)设计流速(m/s)适用场景主干管网800-12001.0-1.2跨区域调水城区环网400-6000.8-1.0压力分区支状管网200-3000.6-0.8社区供水

值得注意的是，成都某项目创新采用"阶梯式"口径设计：主管道保持DN800，到压力分界点降至DN600，末端支管采用DN300，使整体能耗降低18%。

四、材料进化的三重奏

1. 基管革命：

   • L360M级管线钢替代Q235B

   • 碳当量控制在0.43%以下

   • 夏比冲击功≥40J（-20℃）

2. 涂层升级：

   • 新型改性聚乙烯（PE-RT）耐温达80℃

   • 环氧粉末固化时间优化至90秒

   • 胶粘剂熔融指数精确到5g/10min

3. 界面突破：

   • 采用等离子体前处理技术

   • 界面结合能提升至450J/m²

   • 阴极剥离半径＜5mm（48h测试）

五、比出来的真功夫

在青岛某供水集团的对比试验中，3PE钢管展现出碾压性优势：

1. 寿命周期：

   • 镀锌管：12-15年

   • 球墨铸铁管：25-30年

   • 3PE钢管：预测寿命＞50年

2. 维护成本：

   • 单位公里年维护费仅38元（镀锌管为210元）

   • 爆管事故率下降至0.03次/公里·年

3. 水力性能：

   • 粗糙系数0.010（新铸铁管为0.013）

   • 5年通水能力衰减率＜1%

4. 施工效率：

   • 双密封承插接头安装速度达20米/工时

   • 无需现场防腐处理，工期缩短30%

六、冷思考：光环下的技术暗礁

行业火热背后，三个潜在风险值得警惕：

1. 低价竞争导致部分厂商缩减聚乙烯层厚度（实测最低仅1.8mm）

2. 山地地形中的管件防腐仍是技术短板

3. 回收聚乙烯的使用可能造成环境应力开裂

正如中国工程院院士李教授所言："3PE不是终点，石墨烯改性涂层已在实验室实现8倍于传统产品的耐蚀性。"技术创新永远在路上，这提醒我们要用发展的眼光看待每种材料解决方案。
