双涂层防腐技术革新——外3PE内环氧粉末钢管的全领域应用实践与突破

引言

在能源运输"大动脉"建设中，外3PE内环氧粉末防腐钢管正以"双保险"防腐体系改写行业标准。这种将熔结环氧粉末（FBE）与三层聚乙烯（3PE）技术完美融合的复合型钢管，凭借其卓越的防腐性能与机械强度，已成为西气东输、中俄东线等国家重大能源工程的首选材料。本文将以石油天然气输送为切入点，深度解析这种新型防腐钢管的性能优势与技术突破。

一、产品结构解析

1. 创新双层防护体系

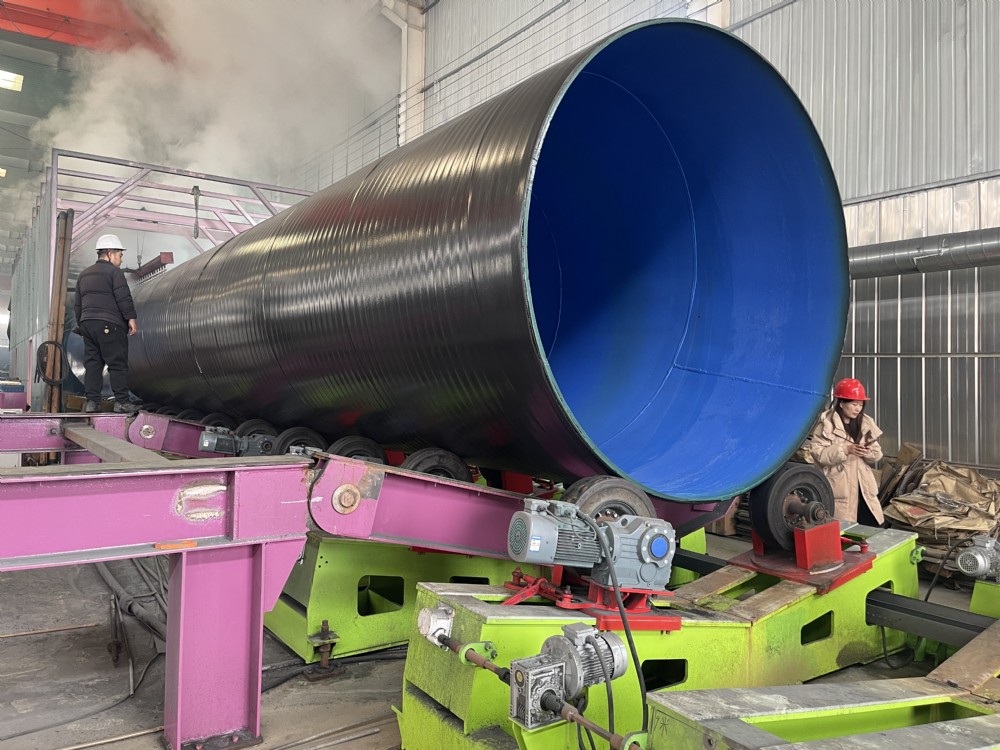

   该钢管采用"外防机械损伤+内抗介质腐蚀"的复合结构（图1）：
   • 外层3PE防护层：由环氧粉末底漆（100-120μm）、共聚物胶粘剂（170-250μm）、高密度聚乙烯（1.8-3.7mm）构成的三明治结构，经中频加热形成分子级结合。实测数据显示，其抗冲击强度达15J/mm²，较传统FBE涂层提升300%。
   • 内壁环氧涂层：采用静电喷涂工艺形成≥350μm的连续膜层，经250℃高温固化后形成类陶瓷结构。实验室检测显示，在含H₂S酸性介质中，年腐蚀速率≤0.025mm。
2. 材料协同效应
   通过胶粘剂层的"分子桥接"作用，使聚乙烯的机械保护性与环氧树脂的化学惰性产生协同效应。对比试验表明，复合结构的阴极剥离半径（24h，65℃）仅为1.5mm，远低于单层结构的8mm。

二、油气输送领域的技术突破

1. 高寒地区适应性
   采用低温固化技术（185-195℃）的3PE涂层，在-45℃环境下仍保持≥50J的冲击韧性，成功解决西伯利亚、阿拉斯加等极寒地区管材脆裂难题。某跨国输气项目实测数据显示，管材在冻融循环100次后，层间剪切强度保持率＞95%。

2. 酸性介质防护
   针对高含硫气田开发的内壁改性环氧配方，在pH=3的模拟介质中，经720h浸泡后仍保持＞5GΩ·cm²的阻抗值。某川渝地区页岩气项目应用证明，管道使用寿命较常规产品延长2.3倍。

3. 智能监测集成
   新型产品预埋光纤传感器，可实时监测涂层剥离、应力应变等参数。某智能管网示范工程中，系统成功预警3处0.5mm级微损伤，将事故率降低76%。

三、生产工艺创新

1. 五维质量管控体系
   （1）基管预处理：采用双工位抛丸机实现Sa2.5级清洁度，锚纹深度精准控制在50-75μm
   （2）粉末喷涂：GP-2000型静电喷枪实现±5%的膜厚偏差，较传统工艺效率提升40%
   （3）在线检测：配备X射线测厚仪与红外热像仪，实现100%涂层连续性检测
   （4）智能养护：恒温恒湿仓储系统使涂层固化度达98.5%以上
   （5）数字孪生：MES系统全程追溯56项工艺参数，确保质量一致性

2. 绿色制造转型
   某示范工厂通过工艺革新实现：

   • 中频加热能耗降低35%（年节电120万kWh）
   • 粉末利用率从78%提升至92%
   • VOCs排放量＜10mg/m³（国标为50mg/m³）

四、经济效益分析

以DN1200输气管线为例（设计压力10MPa）：

五、行业发展趋势

1. 材料革新：石墨烯改性环氧粉末进入中试阶段，实验室数据显示防腐性能提升40%
2. 工艺突破：激光熔覆技术实现3PE层微结构定向调控，预计2026年产业化
3. 标准升级：ISO正在制定《复合涂层管道全尺寸爆破试验方法》新规范
4. 应用拓展：深海油气田用管已通过3000m水压试验，即将投入南海开发

结语

外3PE内环氧粉末防腐钢管的技术进化史，正是我国能源管道建设从"跟跑"到"领跑"的缩影。随着"双碳"战略推进，这种集安全、智能、环保于一体的新一代管材，必将为全球能源运输体系树立新的标杆。对于管网建设单位而言，选择此类产品不仅关乎工程质量，更是履行社会责任的重要体现。
