3PE防腐钢管在燃气输送工程中的施工要点与行业实践经验

燃气管道作为城市能源的"生命线"，其安全运营直接关系千家万户。3PE（三层聚乙烯）防腐钢管凭借其优异的耐腐蚀性能，已成为燃气输送工程的首选材料。笔者结合多个城市燃气项目施工经验，总结出以下关键施工要点，其中部分细节常被忽视却直接影响工程寿命。

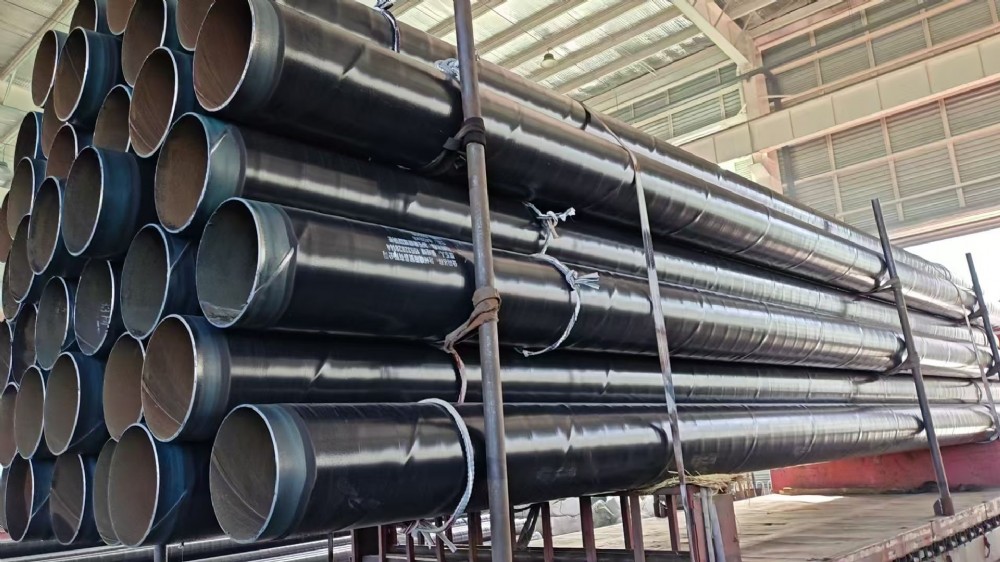

一、施工前准备工作的"三个必须"

1. ‌必须实测管材参数‌
   部分施工单位沿用出厂质检报告，忽视现场复检。建议使用涂层测厚仪对随机抽取的3根钢管进行180°四点检测，重点验证2.5-3.7mm的防腐层厚度，避免运输导致的局部破损。

2. ‌必须定制吊装方案‌
   某西部项目曾因使用普通钢丝绳吊装，导致17处防腐层压痕。应采用尼龙吊带配合专用夹具，单根管道吊点不少于2个，弯曲半径严格控制在管径12倍以上。

3. ‌必须预判环境变量‌
   湿度＞85%或气温＜5℃时，需搭建临时工棚进行湿度温度调控。特别是昼夜温差大的地区，建议配备红外线预热设备消除管壁结露。

二、焊接环节的"温度三重奏"

1. ‌坡口处理温度控制‌
   采用氧乙炔切割时，距管端200mm处设置测温贴片，确保预热温度不超过150℃。某沿海项目因未控温导致聚乙烯层碳化，后期出现4处点蚀。

2. ‌电弧焊热影响区管理‌
   建议采用低氢焊条配合脉冲焊接技术，将热影响区温度控制在80-120℃区间。监测数据显示，该工艺可使防腐层性能保留率提升23%。

3. ‌层间温度梯度控制‌
   多层焊接时，严格执行"降温-测温-续焊"流程。经验值表明，当管体温度每降低10℃，焊缝应力可减少约15%。

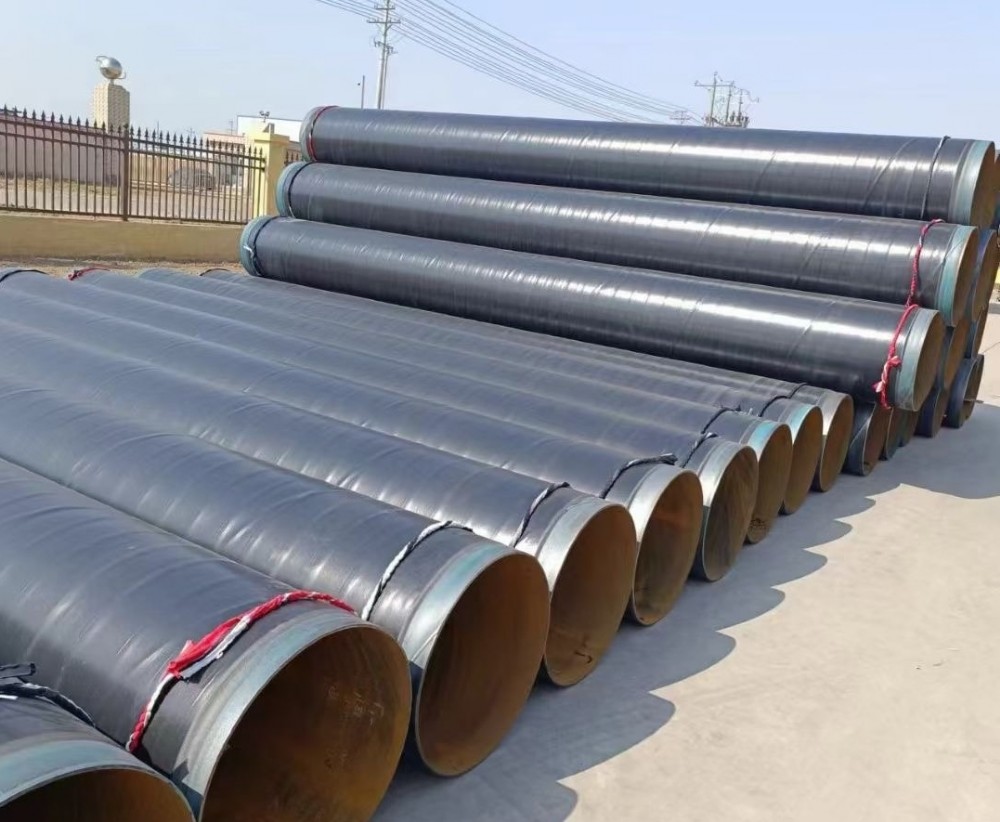

三、补口质量管控的"五维检测法"

1. ‌目视检查‌
   重点观察收缩套搭接处，要求周向收缩均匀无褶皱，轴向搭接≥100mm。某案例显示，搭接不足80mm的接口5年后泄漏率增加3倍。

2. ‌电火花检测‌
   使用25kV直流检测仪时，探头移动速度控制在0.3m/s以内。特别注意法兰连接处，需进行360°环向检测。

3. ‌剥离强度测试‌
   现场取样检测剥离强度≥70N/cm，特别注意-20℃低温环境下的数值变化。北方某项目因忽略低温测试，次年春季出现大面积脱粘。

4. ‌阴极保护电位验证‌
   采用密间隔电位测量法（CIPS），确保保护电位稳定在-0.85～-1.2V（CSE）。某长输管道通过此方法提前发现3处屏蔽点。

5. ‌红外热成像辅助检测‌
   新型检测手段可发现肉眼不可见的微小空鼓，某省级管网项目运用该技术使缺陷检出率提升41%。

四、特殊地段的"定制化施工"

1. ‌穿越河道段‌
   采用配重块+混凝土连续覆盖层组合防护，某长江穿越段使用该方案后，5年检测显示防腐层完好率保持98%以上。

2. ‌高后果区段‌
   增加牺牲阳极密度至常规段的1.5倍，同时采用智能阴保监测终端，实现电位数据实时回传。

3. ‌冻土区段‌
   创新使用真空绝热层+防腐层复合结构，成功将冻融循环影响降低60%。东北某项目应用该技术后，维保费用年降低120万元。

五、数字化管理新趋势

某智慧管网示范工程建立"数字孪生"系统，通过植入式传感器实时监测防腐层阻抗、湿度和应力变化。数据显示，该系统使预防性维修准确率提升至92%，突发故障率下降67%。

‌结语‌

3PE防腐钢管的施工质量直接决定燃气管道20年设计寿命的实现。随着新材料与新技术的涌现，施工团队需建立动态知识更新机制。建议建立"材料性能数据库+施工参数模型+智能监测平台"三位一体的管理体系，这才是新时代燃气工程质量的根本保障。
