燃气管道用3PE防腐钢管的技术革新与应用价值探析 ——从材料特性到工程实践的全维度解析

一、3PE防腐技术的核心结构与防腐机理

3PE防腐钢管采用三层复合结构设计，其底层为熔结环氧粉末（FBE），中间层为共聚物胶粘剂（AD），外层为高密度聚乙烯（PE）。这种结构融合了环氧粉末的化学稳定性与聚乙烯的机械保护特性：

1. 底层环氧粉末：通过静电喷涂与钢管表面形成化学键结合，厚度≥80μm，可有效阻隔腐蚀介质渗透，并具备优异的耐阴极剥离性能。
2. 中间胶粘层：作为过渡层，既与环氧粉末发生交联反应，又与PE层通过热熔结合，解决了不同材料间的界面兼容性问题。
3. 外层聚乙烯：厚度约2mm，提供抗冲击、耐磨损的物理屏障，同时降低紫外线老化和土壤应力对管道的影响。

技术突破点：相较于传统单层防腐（如石油沥青或环氧煤沥青），3PE结构将防腐寿命从20年提升至50年以上，且剥离强度提升3-5倍，有效解决了埋地管道的阴极剥离难题。

二、生产工艺的关键控制与质量保障

3PE防腐钢管的生产需经过12道核心工序，其中4个关键节点直接影响防腐层性能：

1. 基材预处理：采用喷砂除锈使钢管表面清洁度达Sa2.5级，锚纹深度控制在50-100μm，确保涂层附着力达标。
2. 中频加热控制：钢管加热至210-230℃，精确的温度梯度保证环氧粉末固化反应完全。
3. 共挤出成型：三层材料在30秒内完成同步挤出，胶粘剂熔融指数需稳定在1.5-2.0g/10min，避免层间气泡产生。

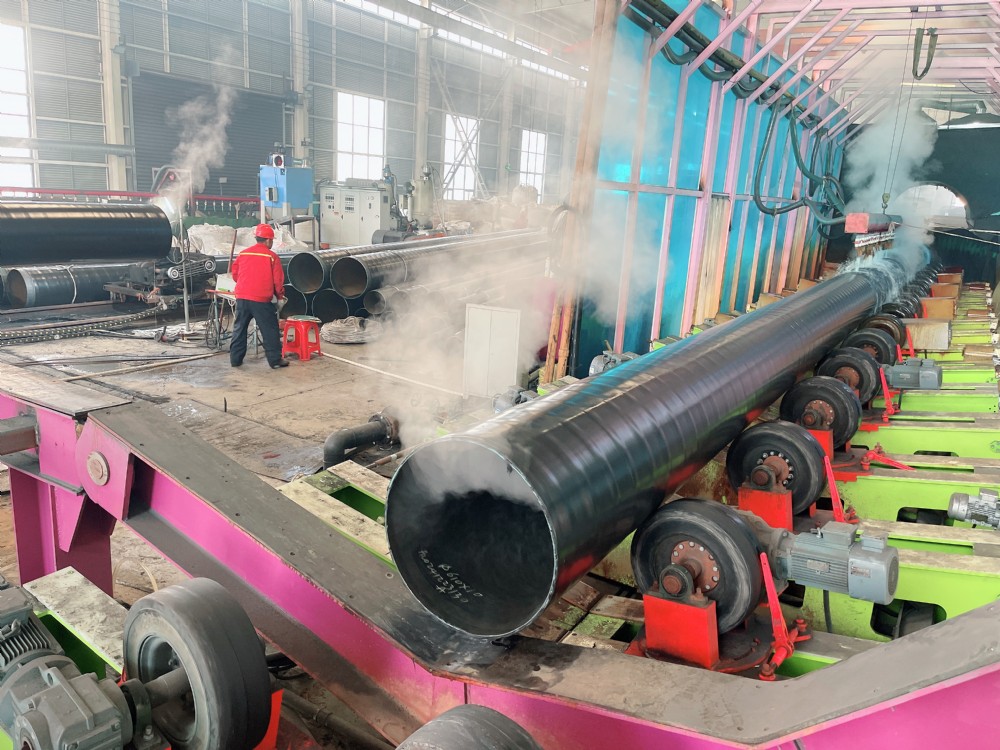

4. 水冷定型：采用分级冷却工艺，外层PE冷却速率控制在5℃/min以内，防止热应力导致分层。

行业痛点破解：针对早期3PE涂层易出现的针孔缺陷，目前通过增加在线电火花检测（检测电压25kV）和红外热成像监控，将缺陷率从0.5%降至0.02%以下。

三、工程应用的经济性与场景适配分析

根据《城镇燃气设计规范》要求，3PE防腐钢管在不同工况下的应用呈现显著差异：

典型工程案例：东阳市中压管网改造中，DN300以上管道全面采用3PE防腐，配合镁合金牺牲阳极（输出电流密度0.15mA/m²），使管道保护电位稳定在-850mV~-1100mV，达到NACE RP0169标准要求。

四、技术发展的瓶颈与未来趋势

尽管3PE技术已成熟，但仍面临三大挑战：

1. 低温脆性问题：在-30℃以下环境，PE层冲击强度下降40%，需研发改性聚乙烯（如加入3%纳米二氧化硅）提升低温韧性。
2. 补口技术缺陷：现有热收缩套补口与母材的剥离强度仅达原涂层70%，亟需开发冷缠带+液态环氧复合补口工艺。
3. 智能化监测空白：植入RFID芯片（频率13.56MHz）的智能涂层系统正在试验阶段，可实现防腐层健康状态实时监测。

未来发展方向：

• 材料创新：石墨烯增强型环氧粉末（添加0.5%石墨烯）可将防腐寿命延长至70年。
• 工艺升级：激光熔覆技术实现涂层厚度误差±0.1mm，材料利用率提升至98%。
• 标准体系完善：推动《GB/T 23257-2017》与ISO 21809-1国际标准接轨，建立全产业链质量追溯系统。

五、结语

3PE防腐钢管作为燃气输配系统的"血管装甲"，其技术演进深刻反映了材料科学与工程实践的深度融合。随着"双碳"战略推进，预计到2030年，我国3PE防腐管道市场规模将突破500亿元，年复合增长率达12.7%。但在高速发展过程中，必须坚持"全流程质量控制+智能化运维"双轮驱动，方能真正实现能源动脉的百年安全。
